【處理能力】 30 - 480 t/h
帶式輸送機又稱膠帶輸送機、皮帶輸送機。通用礦山機器生產的帶式輸送機具有運行高速平穩、輸送距離遠、可程序化控制、自動化操作、上下坡傳送、易維護及噪音低等優點,能夠經濟而有效地輸送各種物料。在工業生產中,帶式輸送機可用作生產機械設備之間構成連續生產的紐帶,以實現生產環節的連續性和自動化,提高生產率和減輕勞動強度。普遍適用于礦山、冶金、煤炭、交通、電力、建材、化工、輕工、糧食和機械等行業。
動力消耗低,由于物料與輸送帶幾乎無相對移動,不僅使運行阻力小,而 且對貨載的磨損和破碎均小,生產率高,這些均有利于降低生產成本。運 行可靠,在許多需要連續運行的重要的生產單位,可以一班接一班地連續 工作。
帶式輸送機可以在貯煤場料堆下面的巷道里取料,需要時,還能把各堆不 同的物料進行混合。物料可簡單地從輸送機頭部卸出。 |
|
|
輸送線路適應性強又靈活,線路長度根據需要而定,短則幾米,長可達10km以上??梢?/span> 安裝在小型隧道內,也可以架設在地面交通混亂和危險地區的上空。根據工藝流程的要 求帶式輸送機能非常靈活地從一點或多點受料,也可以向多點或幾個區段卸料。當同時 在幾個點向輸送帶上加料(如選煤廠煤倉下的輸送機)或沿帶式輸送機長度方向上的任 一點通過均勻給料設備向輸送帶給料時,帶式輸送機就成為一條主要輸送干線。 |

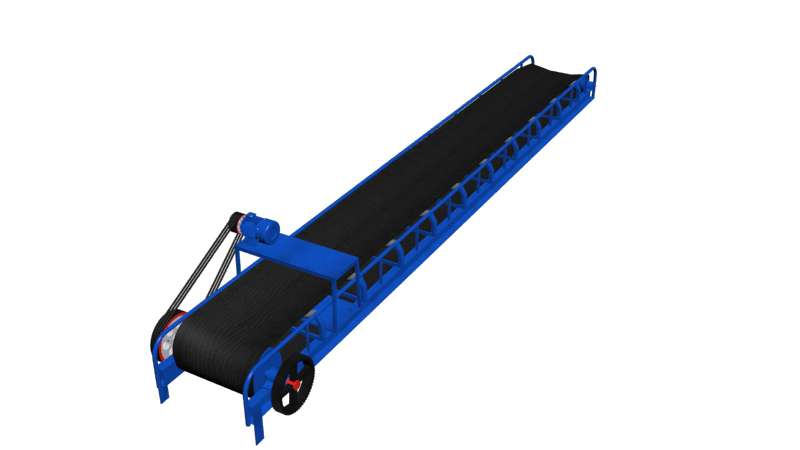

膠帶傳送機主要由機架、輸送皮帶、皮帶輥筒、張緊裝置、傳動裝置等組 成。機身采用優質鋼板連接而成 ,由前后支腿的高低差形成機架,平面 呈一定角度傾斜。機架上裝有皮帶輥筒、托輥等,用于帶動和支承輸送皮 帶。有減速電機驅動和電動滾筒驅動兩種方式。
根據輸送工藝要求,可以單臺輸送,也可多臺膠帶輸送機組成或與其他輸 送設備組成水平或傾斜的輸送系統,以滿足不同布置形式的作業線需要。 膠帶傳送機可在環境溫度-20℃至+40℃范圍內使用,輸送物料的溫度在 50℃以下。工作時輸送帶繞經傳動滾筒和拉緊滾筒形成無極環形帶,上下 輸送帶由托輥支撐以限制輸送帶的撓曲垂度,拉緊裝置為輸送帶正常運行 提供所需的張力。驅動裝置驅動傳動滾筒,通過傳動滾筒和輸送帶之間的 摩擦力驅動輸送帶運行,物料裝在輸送帶上和輸送帶一起運動。 |
![]() |
|
|
|
|
|
|
膠帶寬度 | 輸送長度/功率 | 輸送速度(m/s) | 輸送量(t/h) | ||
400 | ≤12/2.2 | 12∽20/2.2∽4 | 20∽25/3.5∽7.5 | 1.25∽2.0 | 30∽60 |
500 | ≤12/3 | 12∽20/3∽5.5 | 30∽30/5.5∽7.5 | 1.25∽2.0 | 40∽80 |
650 | ≤12/4 | 12∽20/4∽5.5 | 20∽30/5.5∽11 | 1.25∽2.0 | 80∽120 |
800 | ≤6/4 | 10∽15/4∽5.5 | 15∽30/5.5∽15 | 1.25∽2.0 | 120∽200 |
1000 | ≤10/5.5 | 10∽20/5.5∽11 | 20∽40/11∽22 | 1.25∽2.0 | 200∽320 |
1200 | ≤10/7.5 | 10∽20/7.5∽15 | 20∽40/15∽30 | 1.25∽2.0 | 320∽480 |
注:鄭州通用礦山機器有限公司保留更改產品設計與規格的權利,技術數據如有變動恕不另行通知。
帶式輸送機普遍適用于礦山、冶金、煤炭、交通、電力、建材、化工、輕工、糧食和機械等行業。
|
|
|
|
|
