【進料粒度】 ≤ 40 mm
【出料細度】 10 - 400目
【處理能力】 3.5 - 50t/h
歐版磨粉機采用了錐齒輪整體傳動、內部稀油潤滑系統、弧形風道等新技術,具有占地面積小、低能耗、大產量、美觀、環保等突出優勢。普遍適用于冶金、建材、化工等行業產品物料的粉磨加工,如砂石料場、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂生產等工業磨粉項目。
|

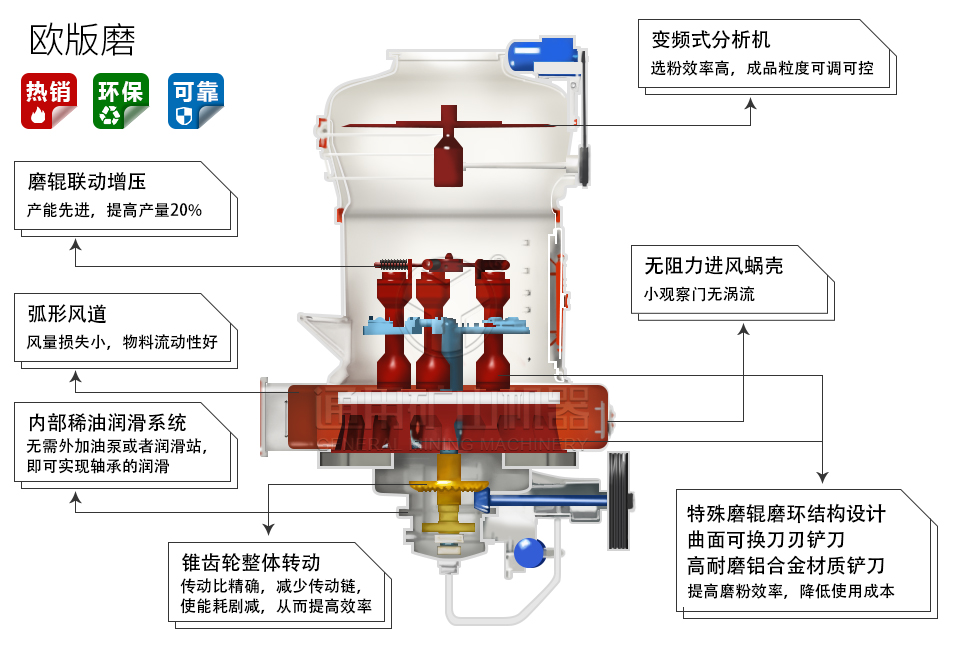

發揚了磨輥聯動增壓技術,產能先進,同等功率下,產量提升20%。錐齒輪整體傳動,傳動比精確,傳動鏈減少,能量損耗劇減,效能顯著提高。
獨創新穎的內部稀油潤滑系統,無需外加油泵或潤滑站,即可實現軸承的潤滑。獨具匠心的弧形型風道,氣流阻力小,不易堵料,大大提高了風機效率。
|
鏟刀刃部采用高耐磨合金材料,曲面可換刀刃鏟刀,在減少材料磨損的同時,提高了產量和利用率,成本更低。變頻式分析機+隔離式旋風集粉器,選粉和集粉效率高。無阻力進風蝸殼和無阻力布置方案,降低了因系統能耗造成的經濟損失。
優美的弧形外觀設計,凸顯人性化,降低了人工操作的危險系數。獨特的空氣自循環系統,配以先進的除塵器,將環保理念進行到底。
|
|
|

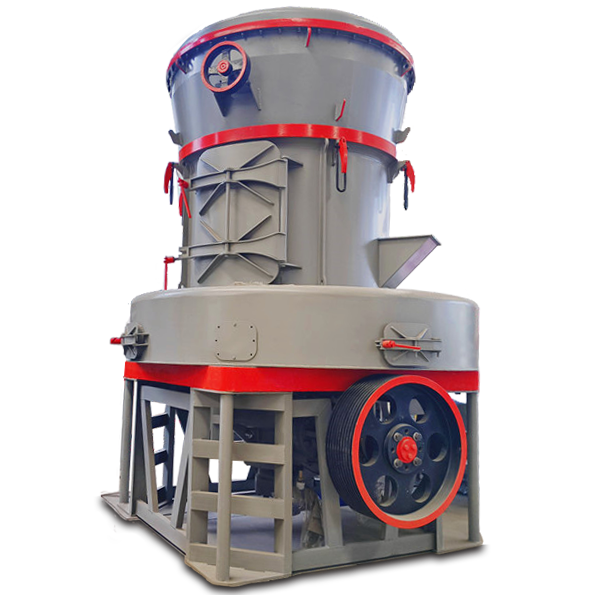

歐版磨粉機整套設備主要由主機、選粉機、風機、顎破、斗式提升機、電磁振動給料機、儲料倉、脈沖除塵器、管道裝置、旋風集粉器、電控柜、電機等組成。整機為立式結構,占地面積小,成套性強,而且主機傳動裝置采用錐齒輪整體轉動,傳動平穩,比改造之前的雷蒙機更加可靠,維護更方便,產量更高,更加節能。
|
型號規格 | MTW110 | MTW-138 | MTW-178 | MTW-215 |
磨輥數量(個) | 4 | 4 | 4 | 5 |
磨環直徑 | 1103 | 1380 | 1750 | 2150 |
主機轉速(r/min) | 130 | 96 | 75 | 65 |
進料最大尺寸 | <25 | <35 | <40 | <50 |
成品粒度 | 1.6-0.045 最細可達0.038 | 1.6-0.045 最細可達0.038 | 1.6-0.045 最細可達0.038 | 1.6-0.055最細可達0.045 |
產量(t/h) | 2.5-6.6 | 6.5-15 | 11-25 | 20-50 |
外形尺寸 | 7610 * 7385 * 8205 | 9860 * 8340 * 10227 | 13500*11500*9500 | 13922*9810*13226 |
總重 | 13.5 | 28.5 | 46 | 66 |
型號規格 | MTW1420 | MTW1720 |
磨輥數量(個) | 4 | 5 |
磨環直徑 | 1420 | 1720 |
主機轉速(r/min) | 103 | 92 |
進料最大尺寸 | <30 | <40 |
成品粒度 | 1.6-0.045 最細可達0.038 | 1.6-0.045 最細可達0.038 |
產量(t/h) | 3-10.5 | 5-18 |
外形尺寸 | 10050 * 8335 * 9715 | 13390*7790*8410 |
總重 | 22.5 | 39 |
注:鄭州通用礦山機器有限公司保留更改產品設計與規格的權利,技術數據如有變動恕不另行通知。
