【產 量】3-500T/H
【進料粒度】 ≤1020MM
【適用物料】鵝卵石、玄武石、花崗石、鐵礦石
【應用領域】從石灰石到玄武巖,從石料生產到各種礦石破碎,高效完成各種中碎、細碎、超細碎作業。

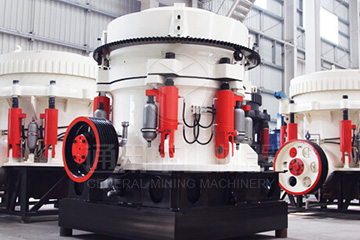

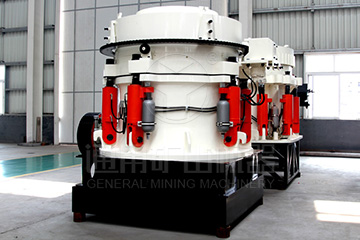

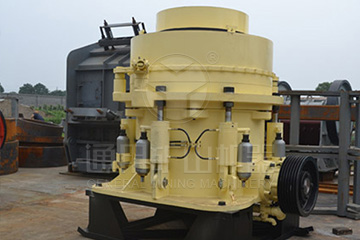

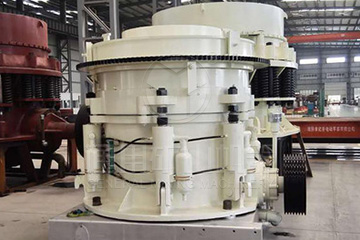

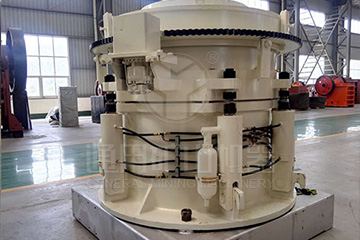

THP液壓圓錐破碎機是通用礦機引進美國技術的基礎上,設計、生產的新型圓錐破碎機設備;廣泛運用到石料生產、人工制砂、選礦生產等作業中,是大型石料廠和礦業破碎的理想設備。
采用固定主軸、小球面軸互等的優化結構,比彈簧圓錐破的效率高5%-15%。
破碎沖程、破碎速度和破碎腔型的結合,比彈簧圓錐破的產量高35%-60%。
粒型優異 成品規則
通用圓錐式破碎機采用專有的層壓破碎原理,使得成品中立方體比例明顯提高,針片狀顆粒減少,級配更加合理。
密封性好 運行流暢
通用礦山機器液壓圓錐破碎機多點分體的液壓潤滑控制系統,可確保設備軸承潤滑的雙重保護和過載保護。
結構組成
圓錐破碎機主要由機架、定錐總成、動錐總成、彈簧機構、碗型軸架部和傳動等部分組成;其輔助部分由電氣系統、稀油潤滑系統和液壓清腔系統組成。
圓錐破碎機工作時,電動機的旋轉通過皮帶輪或聯軸器、傳動軸和圓錐部在偏心套的迫
動下繞一周固定點作旋擺運動。從而使破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面,使礦石在破碎腔內不斷受到沖擊,擠壓和彎曲作用而實現礦石的破碎。電動機通過三角帶帶動主機皮帶輪,內部齒輪驅動偏心套轉動,使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐,完成破碎和排料。支撐套與架體連接處靠彈簧壓緊,當破碎機內落入金屬塊等不可破碎物體時,彈簧即產生壓縮變形,排出異物,實現保險,防止機器損壞。圓錐式破碎機在不可破異物通過破碎腔或因某種原因機器超載時,彈簧保險系統實現保險,排礦口增大。異物從碎腔排出,如異物卡在排礦石可使用清腔系統,使排礦繼續增大,使異物排出破碎腔。圓錐破碎機在彈簧的作用下,排礦口自動復位,恢復正常工作破碎腔表面鋪有耐磨高錳鋼襯板。排礦口大小采用液壓或手動進行調整。
型號 Model |
破碎腔型 Cavity |
標準型 | 短頭型 | 功率 | 生產能力(t/h) | ||
給料口尺寸 Feeding Size(mm) |
排料口尺寸Discharging Size(mm) |
給料口尺寸 Feeding Size(mm) |
排料口尺寸Discharging Size(mm) | ||||
THP200 | 超粗(BC) | 132-200 | 90-250 | ||||
粗(C) | 185 | 19 | 76 | 10 | |||
中 | 125 | 17 | 54 | 6 | |||
細(F) | 95 | 13 | 23 | 6 | |||
超細(BF) | 10 | 5 | |||||
THP300 | 超粗(BC) | 230 | 25 | 180-250 | 110-440 | ||
粗(C) | 210 | 20 | 75 | 10 | |||
中 | 150 | 15 | 50 | 8 | |||
細(F) | 105 | 10 | 20 | 6 | |||
超細(BF) | 20 | 6 | |||||
THP400 | 超粗(BC) | 295 | 30 | 280-355 | 140-630 | ||
粗(C) | 250 | 25 | 90 | 10 | |||
中 | 195 | 20 | 50 | 8 | |||
細(F) | 110 | 14 | 40 | 6 | |||
超細(BF) | 30 | 6 | |||||
THP500 | 超粗(BC) | 330 | 30 | 355-450 | 175-790 | ||
粗(C) | 285 | 25 | 90 | 13 | |||
中 | 200 | 20 | 55 | 10 | |||
細(F) | 133 | 16 | 40 | 8 | |||
超細(BF) | 35 | 6 | |||||
THP800 | 超粗(BC) | 353 | 32 | 550-630 | 260-1200 | ||
粗(C) | 297 | 32 | 155 | 13 | |||
中 | 267 | 25 | 92 | 10 | |||
細(F) | 219 | 16 | 33 | 6 | |||
超細(BF) |
注:鄭州通用礦山機器有限公司保留更改產品設計與規格的權利,技術數據如有變動恕不另行通知。
液壓圓錐式破碎機簡稱圓錐破,廣泛應用于砂石料場、混凝土制砂、干粉砂漿、建筑垃圾、機制砂等行業。用于破碎中等和中等以上硬度(350兆帕以下)的各種礦石和巖石,如方解石石灰石、花崗巖、河卵石、白云石、青石、玻璃、水泥熟料、鐵礦石等。
石灰石
大理石
方解石
重晶石
建筑垃圾
鵝卵石
花崗巖
煤矸石
鐵礦石
白云石

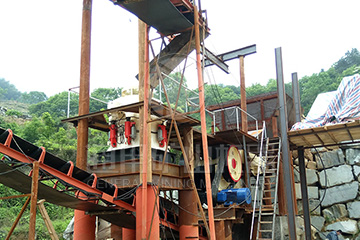

河北濰坊時產400噸鵝卵石破碎生產線

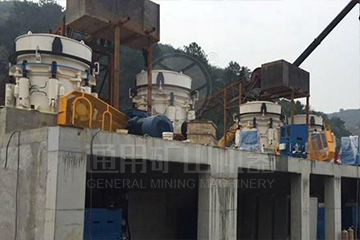

印度時產200噸玄武巖破碎生產線

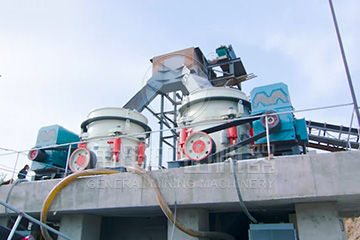

陜西花崗巖時產400噸混凝土用料生產線
