【進料粒度】 ≤ 25 mm
【出料細度】 400 - 1250目
【處理能力】 25 - 6000kg/h

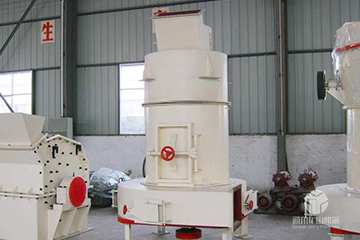

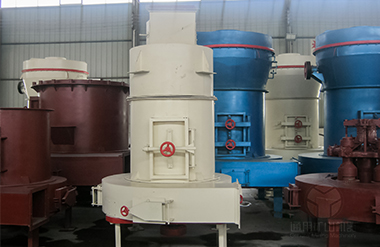

超細磨粉機又稱超細磨、微粉磨、超微粉磨粉機、高效微粉磨,是通用礦山機器技術專家根據流體力學原理,在雷蒙磨粉機的技術基礎上經過長期的實踐檢驗潛心研制而成,可與氣流磨相媲美。通用超細磨粉機吸取了細度分級技術,解決了國內采用氣流磨成本高的難題,同時解決了超細粉分級難關。通用超細磨產量更高,能耗更低,備受各行業用戶的好評。
可針對硬度在6級以下的多種物料研磨,在高壓彈簧的作用下,成品細度大大提 高。
獨與氣流磨相比,系統能耗低,投資少,效益高,回收快。 |
|
|
自成系統,生產環節少,25mm以下的物料可以直接進機器加工;無污染,除 塵果完全達到國家的標準;磨輥裝置密封效果好。 |

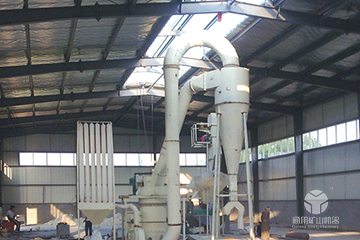

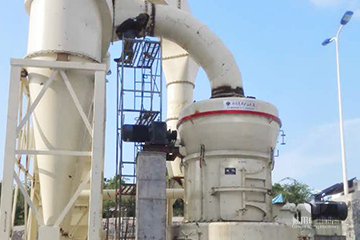

超細磨粉機主要由主機,鼓風機,超細度分析機,成品旋風集粉器,布袋除塵 器及連接風管等組成。根據客戶需求,現場還可以選擇性配備斗式提升機、儲 料倉、電控柜、振動給料機、顎式破碎機等輔助設備。

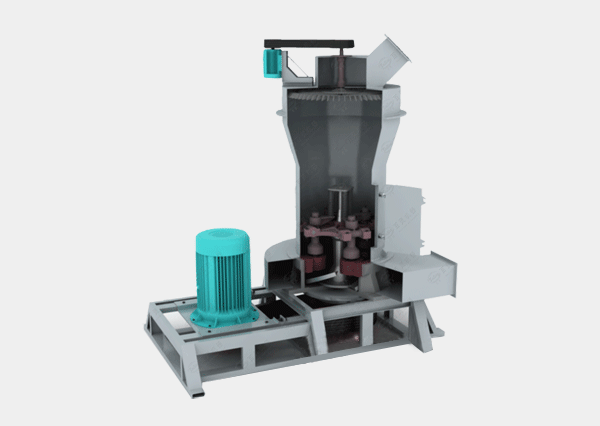

物料被破碎后由提升機送入儲料倉,再由振動給料機均勻送入主機磨室,后被 鏟刀鏟起,進入磨輥和磨環之間被碾壓揉搓。風機將風吹入磨室內,吹起粉末 到分析機內,進行風選,達不到細度又落回重磨,合格細粉則隨氣流進入成品 旋風集粉器,與空氣分離從出料口排出即為成品。物料含有一定的水分,研磨 時會產生一定的水汽,以及整個管道由于密封不絕對嚴密致使一定的外界氣體 被吸入,使系統循環風量增加,為保證磨機在負壓狀態下工作,多余的風量進 入布袋除塵器凈化后排入大氣中。 在超細磨粉機研磨室內,磨輥總成通過橫擔軸懸掛在磨輥吊架上,磨輥吊架與 主軸及鏟刀架固定聯結,壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端 上,以橫擔軸為支撐點,靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上。當電機 通過傳動裝置轉動時裝在鏟刀架上的鏟刀與磨輥同步轉動,磨輥在磨環內圓表 面上滾動的同時繞自身轉動分析機通過電機傳動裝置帶動分析機葉輪旋轉。其 分析機的旋轉速度決定了出粉細度 |
|
|
|
|
|
|
|
型號 | YGM7826 | YGM8327 | YGM9531 | YGM3220 |
磨輥數量(個) | 3 | 3 | 4 | 4 |
磨輥直徑 | Φ260 | Φ270 | Φ310 | Φ320 |
磨環內徑 | Φ780 | Φ830 | Φ950 | Φ970 |
主機轉速(r/min) | 160 | 140 | 130 | 130 |
最大進料粒度 | 20 | 20 | 25 | 20-25 |
產量(kg/h) | 25-500 | 30-680 | 150-1000 | 2000-6000 |
主機電機型號 | Y225M-8-18.5 | Y225M-8-22 | Y225S-4-37 | Y225S-4-45 |
風機電機型號 | Y160L-4-15 | Y180M-4-18.5 | Y200L-4-30 | Y200L-4-37 |
分析機電機型號 | Y160M-6-7.5 | Y160M-6-7.5 | Y160M-6-7.5 | YCT200-4-11 |
總功率 | 41 | 48 | 74.5 | 93 |
外形尺寸長×寬×高 | 4.5×4.2×5.1 | 5.3×4.1×5.2 | 7.1×5. 9×7.9 | 7.2×6.0×8.0 |
重量 | 4.8 | 6 | 10.5 | 13.5 |
成品粒徑 | 400目(0.025)—1250目(0.01)最細2500目(0.005) |
注:鄭州通用礦山機器有限公司保留更改產品設計與規格的權利,技術數據如有變動恕不另行通知。
