多缸液壓圓錐破碎機結構特征

文章出處：通用礦山機器

作者：通用礦山機器

瀏覽次數: 31

發布日期： 2021-07-25

液壓圓錐破碎機是大中型礦山選廠細碎作業的關鍵設備，具有生產能力高、產品粒度小、工作穩定及性能可靠等特點，廣泛應用于細碎作業場合。在長期使用過程中，又研發出多缸液壓圓錐破碎機，如諾德伯格公司的HP多缸液壓圓錐破碎機，它是在西蒙斯和旋盤式破碎機的基礎上，借鑒AC公司高能破碎機的優點，并參考德國洪堡特偉大格公司卡里巴托(Calibracor)H型破碎機的結構特點而研發成功的。近年來，國內也陸續開發出多種型號的多缸液壓圓錐破碎機，由于多缸液壓圓錐破碎機采用大偏心，能夠?qū)崿F(xiàn)大破碎比，具備一次成品比例高等優點，因此在冶金礦山、建材、水泥等行業得到了廣泛應用。

    1.多缸結構

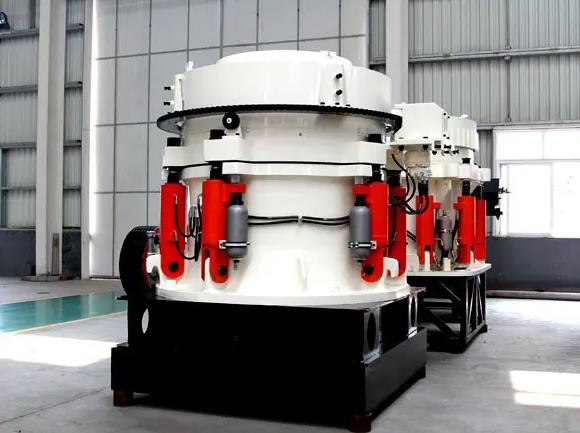

    多缸液壓圓錐破碎機是指在機架圓周分布著多個液壓缸。該結構可實現在破碎過程中上下機架連為一體，以及不可破碎物的退讓保護和突然停機的清腔功能。清理破碎腔液壓缸的行程長，而且與襯板磨損無關，能減少清除工作量并能迅速清腔，從而縮短停機時間。與單缸液壓圓錐破碎機相比，同工況下免去拆除上下機架的連接螺栓，可以輕松調開上機架，省力方便。

   其結構一般包括： 1.進料斗2.軋臼壁3.破碎壁4.定錐5.支撐套6.主機架7.迷宮密封8.平衡圈9.主軸10.液壓馬達11.球面瓦軸承12.主軸襯套13.動錐體14.動錐體下襯套15.偏心套16.大、小齒輪

    2.定軸式結構

    多缸液壓圓錐破碎機采用主軸和動錐體分開設計，主軸與下機架通過錐度過盈配合成為一個整體，這樣主軸的直徑可以設計得足夠大，能承受很大的載荷，可以破碎非常堅硬的物料。另外，當更換破碎壁時，可以直接將動錐部吊出，起吊高度比較低，方便維修。

    3.液壓調節排料口

    通過PLC觸摸屏設置排料口尺寸，采用液壓系統調整定錐襯板，即通過定錐的旋轉上升或下降來實現排料口的調節。在調節排料口的過程中，定錐襯板的相對磨損位置也一直在變化，這樣就能修復局部磨損造成的定錐襯板失圓，使襯板磨損比較均勻，有利于保證排料口尺寸，滿足成品物料的粒度要求。

    4.迷宮式密封結構

    動錐與偏心套、偏心套與機架之間的密封均采用U形、T形密封結構，形成迷宮式密封，也稱為非接觸式密封，因此相互之間沒有摩擦，不會因環境變化而影響密封效果，經久耐用壽命長。

    5.多種腔型結構

    為了滿足不同工況設計有多種破碎腔型，可以實現標準型和短頭型中的粗、中、細腔型互換。同一個項目可以選擇同一機型，但可根據不同工藝選擇粗、中、細腔型，除腔型不同，多數零件完全相同，減少了現場備品備件的種類和數量，降低了客戶庫存成本。

    6.層壓破碎

    液壓圓錐破碎機一般采用優化型層壓破碎腔，再加上其大擺程、高擺頻、大底錐角特性，可以實現多顆粒層壓破碎。在破碎過程中，首先將物料中低強度的片狀料及塊料的薄弱面破碎，隨著破碎過程的進行，型腔中物料壓實程度不斷增加，細粒含量顯著增加，可使破碎腔均勻積滿給料，更好地實現層壓破碎。層壓破碎成型的物料粒型好、強度高，不用再次整形，可直接供商混站使用，所以目前砂石骨料行業偏好使用多缸液壓圓錐破碎機。
